名稱：排氣軟密封閘閥

概述：

    本公司的排氣軟密封閘閥，簡稱排氣閘閥，采用新穎的結構設計、嚴密的新型材料，既有大量排氣、多次排氣、持續排氣功能，又克服了傳統閘閥密封不良、內件閥芯易銹蝕、橡膠彈性疲乏易老化等缺陷。本閥具有排氣順暢、量大、密封性能好，操作輕快，維護簡單便利，使用壽命長的特點。適用于生活用水系統、給排水系統，污水處理系統、化工流體輸送系統等，在建筑、城市、石化、醫藥、食品、冶金、紡織、電力等行業的流體管線上作為調節和截流裝置使用，使用本閥后可在管線中不裝置或少裝置排氣閥。

兼具軟密封閘閥和復合式排氣閥的雙重功能。

特點：

1.具有大量排氣、持續排氣、啟閉操作等多種功能（排氣補氣功能備選）。

2.結構具有在線檢修的功能設計。

3.具有阻止虹吸回流污染結構。

4.不增加空間，實現功能增加，價格實惠，投資省，管線簡單。

5.管道內空氣應排盡排，升高供水效率，減少爆管及維修。

6.減少空氣對水表（流量計）計量精度的影響及減少流量計的損壞。

7.國標閥體尺寸，安裝更換容易。

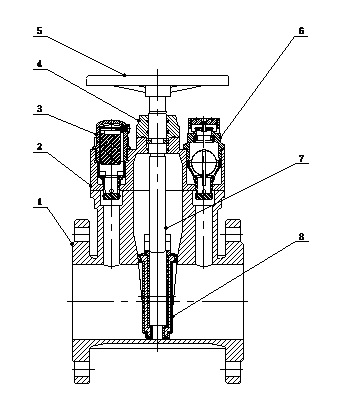

結構：軟密封閘閥+大排氣閥+小排氣閥

主要零件及材質表

工作原理

除正常啟閉外

當閥板前端有水流動或水推動氣體從大排氣閥中大量排出，直至全部排出

正常運行時，微量氣體從微量排氣裝置中持續不斷的排出。

大量排氣裝置和微量排氣裝置均有防倒流設施。

技術參數和技術特點

密封機構：排氣閥采用膜片式密封結構和鑲?cè)胧矫芊?，閥板采用包膠工藝

傳動機構：膜片式傳動和機械導向傳動

公稱通徑：DN50-600mm

工作壓力（MPa）：1.0-2.5

閥體耐壓（MPa）：1.5倍公稱壓力值

密封試驗（MPa）：1.1倍公稱壓力值

低壓試驗（MPa）：0.02或0
