倒流防止器（減壓型）
倒流防止器（減壓型）
型號：SBP741X-10/16-J
概 述
倒流防止器（減壓型）是我公司自行研發的一種主要用于城市供水等供水單位向化工、鋼鐵等重度污染源單位供水時，限定管道中的壓力水只能單向流動的水力控制組合裝置，它的功能是阻止管道中的介質倒流或虹吸倒流，做到阻止倒流污染的目的。
特 點
1、尺寸小 ，結構緊湊（DN100長度只有298mm）。
2、水頭損失在經濟流速下正常工作時，產品設計水損為6-8米。具有結構尺寸更短，低噪音的特點。
3、兩級止回閥的流道設計，啟閉較快，可阻止背壓突然升高對閥門及管道造成的破壞，具有靜音功能，可延長閥門使用壽命。
4、使用安全 。采用雙膜片結構，使關鍵部件的比其他倒流防止器要好，可阻止由于膜片損壞造成的倒流污染。
5、泄水閥的設計與泄水壓力可調，使其受管道壓力波動干擾少，啟閉安全，沒有非正常排水現象。
6、采用進排雙通道的空氣隔斷腔的結構，使隔斷腔中進氣和排水互相不影響，不會產生排水不出和排水不暢的問題，阻止壓力水倒流或虹吸倒流發生的可能。
7、人性化的設計，產品可水平或立式安裝，在線測試，在線檢修。

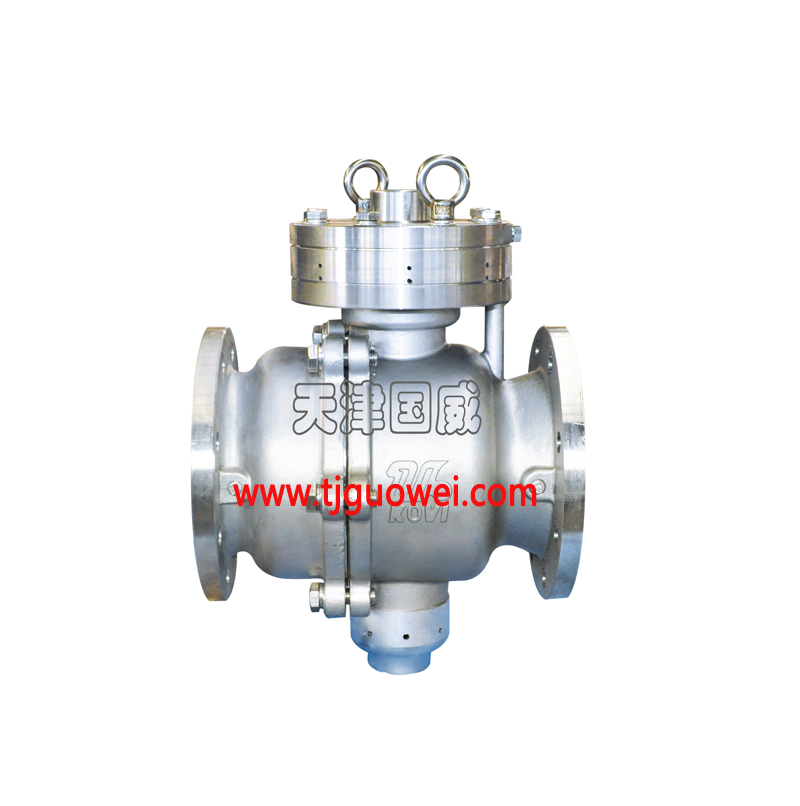

倒流防止器（減壓型）（不銹鋼）

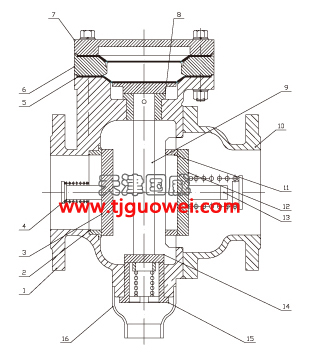

倒流防止器（減壓型）結構圖
倒流防止器（減壓型）主要零部件及材質
|
序號 |
零件名稱 |
材料 |
|
1 |
閥體-1 |
QT400-15 |
|
2 |
閥座-1 |
ZG304 |
|
3 |
閥板-1 |
2Cr13+丁腈橡膠 |
|
4 |
閥桿-1 |
304 |
|
5 |
膜片 |
丁腈橡膠 |
|
6 |
隔層套 |
QT400-15 |
|
7 |
閥蓋 |
QT400-15 |
|
8 |
上閥座 |
不銹鋼 |
|
9 |
閥桿 |
1Cr18Ni9Ti |
|
10 |
閥體-2 |
QT400-15 |
|
11 |
閥座-2 |
ZG304 |
|
12 |
閥板-2 |
2Cr13+丁腈橡膠 |
|
13 |
閥桿-2 |
304 |
|
14 |
泄水閥板 |
2Cr13+丁腈橡膠 |
|
15 |
下閥座 |
ZG304 |
|
16 |
防濺罩 |
尼龍/HT250 |
倒流防止器（減壓型）外形圖
倒流防止器（減壓型）連接尺寸圖
|
型號 |
DN |
L |
H |
H1 |
D |
K |
n-Φd |
|||
|
PN10 |
PN16 |
PN10 |
PN16 |
PN10 |
PN16 |
|||||
|
DSBP741X-10\16-S |
50 |
230 |
282 |
131 |
165 |
165 |
125 |
125 |
4-Φ19 |
4-Φ19 |
|
DSBP741X-10\16-S |
65 |
236 |
300 |
136 |
185 |
185 |
145 |
145 |
4-Φ19 |
4-Φ19 |
|
DSBP741X-10\16-S |
80 |
276 |
365 |
168 |
200 |
200 |
160 |
160 |
8-Φ19 |
8-Φ19 |
|
DSBP741X-10\16-S |
100 |
298 |
438 |
206 |
220 |
220 |
180 |
180 |
8-Φ19 |
8-Φ19 |
|
DSBP741X-10\16-S |
125 |
303 |
438 |
206 |
250 |
250 |
210 |
210 |
8-Φ19 |
8-Φ19 |
|
DSBP741X-10\16-S |
150 |
364 |
497 |
241 |
285 |
285 |
240 |
240 |
8-Φ23 |
8-Φ23 |
|
DSBP741X-10\16-S |
200 |
470 |
602 |
273 |
340 |
340 |
295 |
295 |
8-Φ23 |
12-Φ23 |
|
DSBP741X-10\16-S |
250 |
530 |
735 |
320 |
395 |
405 |
350 |
355 |
12-Φ23 |
12-Φ28 |
|
DSBP741X-10\16-S |
300 |
580 |
790 |
360 |
445 |
460 |
400 |
410 |
12-Φ23 |
12-Φ28 |
|
DSBP741X-10\16-S |
350 |
690 |
920 |
430 |
505 |
520 |
460 |
470 |
16-Φ23 |
16-Φ28 |
|
DSBP741X-10\16-S |
400 |
770 |
1070 |
477 |
565 |
580 |
515 |
525 |
16-Φ28 |
16-Φ31 |
倒流防止器（減壓型）室外地面以上安裝示意圖
倒流防止器（減壓型）室外地面以上安裝尺寸表
|
公稱尺寸 DN |
安裝尺寸 |
||||
|
L |
B |
C |
H1 |
A |
|
|
50 |
880 |
165 |
267 |
165 |
≥465 |
|
65 |
955 |
185 |
270 |
185 |
≥485 |
|
80 |
1045 |
200 |
300 |
200 |
≥500 |
|
100 |
1235 |
220 |
360 |
220 |
≥520 |
|
150 |
1520 |
285 |
460 |
285 |
≥585 |
|
200 |
1765 |
340 |
580 |
340 |
≥640 |
|
250 |
1680 |
395 |
685 |
430 |
≥795 |
|
300 |
1940 |
445 |
750 |
510 |
≥845 |
倒流防止器（減壓型）室外地面以下安裝圖
倒流防止器（減壓型）室外地面以下安裝尺寸表
|
公稱尺寸 DN |
安裝尺寸 |
||||||
|
L |
B |
C |
H1 |
A |
閥門安裝井尺寸長×寬 |
入孔尺寸 |
|
|
50 |
880 |
165 |
267 |
365 |
≥685 |
≥1400×800 |
≥Φ600 |
|
65 |
955 |
185 |
270 |
390 |
≥685 |
≥1400×800 |
≥Φ600 |
|
80 |
1045 |
200 |
300 |
410 |
≥700 |
≥1400×800 |
≥Φ600 |
|
100 |
1235 |
220 |
360 |
430 |
≥720 |
≥1600×900 |
≥Φ700 |
|
150 |
1520 |
285 |
460 |
485 |
≥785 |
≥2000×1000 |
≥800×600 |
|
200 |
1765 |
340 |
580 |
536 |
≥840 |
≥2200×1000 |
≥800×600 |
|
300 |
2535 |
445 |
750 |
710 |
≥1000 |
≥3000×1200 |
≥1200×700 |
